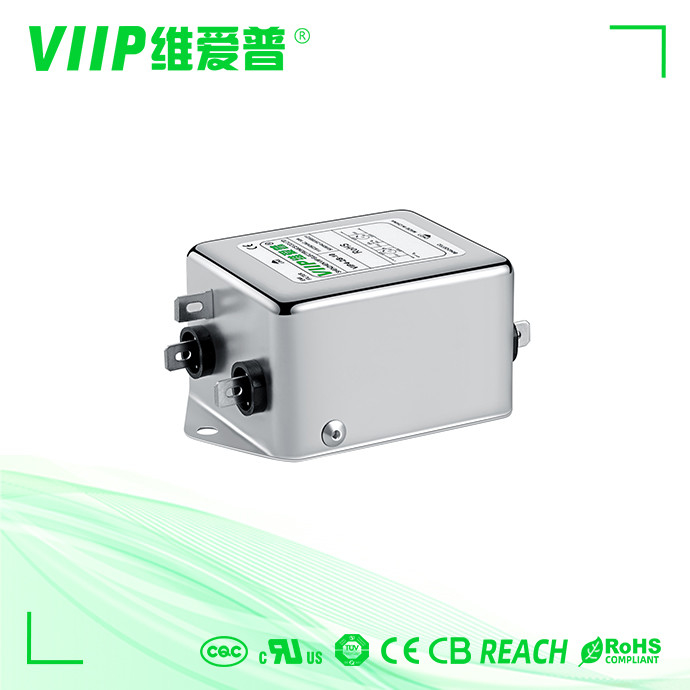

Name: Tek Fazlı İki Aşamalı AC EMI Filtresi 20A
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-20
Price: 14.05 USD
Availability: InStock

Marka Adı:	VIIP
Model Numarası:	VIP4-1B-20
Adedi:	pazarlık edilebilir
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T, Batı Birliği

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE TUV UL ROHS REACH

Anma akımı:

20A

Tip:

EMC Filtresi

Anma Gerilimi:

110/250VAC

Aktarım işlevi:

AC EMI Filtresi

Nominal merkez frekansı:

150KHz~30MHz

Sertifika:

CE ROHS

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

İki Aşamalı AC EMI Filtresi 20A

Tek Fazlı AC EMI Filtresi 20A

İki Aşamalı Tek Fazlı EMI Filtresi

Ürün Tanımı

Gelişmiş performansa sahip Tek Fazlı iki aşamalı EMI Filtresi Alarmlar için Güvenlik sistemi 20A

Hızlı Detay:

Öğe	Güç hattı EMI Filtresi
Modeli	VIP4-1B-20
Aktarım İşlevi	Düşük geçiş
Paket Tipi	Yüzey Montajı
Nominal Merkez Frekansı	150K-30MHZ
Ekleme Kaybı	60~90dB
Giriş Empedansı	50Ω
Anma Gerilimi	110V/250V
Anma akımı	0,5~300A
Ortam Sıcaklığı	40°C

Genel amaçlı tek fazlı AC güç hattı filtreleri, kurulumu kolay, küçük elektronik cihazlar ve ölçüm cihazları için mevcuttur

Özelliklertek fazlı emi filtreleri için:

İyi zayıflama frekans aralığı 150KHz-30MHz olan genel amaçlı AC filtreleri

VIP4 -1A ve VIP4 -1B serileri, hemen hemen aynı filtreleme filosuna sahip tek aşamalı ortak mod filtrelerdir, yalnızca farklı akımlarda çok az fark vardır

Kompakt yapı, yüksek performans-maliyet oranı, kurulumu kolay, emniyetli ve güvenilir

380VAC'nin üzerindeki yüksek voltajlı versiyonlar da mevcuttur

tablolar

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	vida	terminal bloğu	teller	Ağırlık [g]
VIP1-1A-01	1 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-03	3 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0,5mA	İncir. 2	Şekil 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	İncir. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900

Uygulamalar:

Beyaz ev

Akıllı ev

akıllı terminal

Güç kaynağı

Güç ve enerji

Elektrikli ve elektronik ekipman

tüketim malları

Tıbbi cihaz

veri toplama ekipmanı

Örneklem

Numune Ücreti: Pazarlık

Örnekleme Süresi: 3~5 gün

Ödeme

--- Ödeme koşulları: Western Union, T/T

---Lütfen teslimat için doğru iletişim bilgilerini bırakmayı unutmayın.

Etiketler:

Termilar Blok AC EMI Filtresi

Atenuation Low Pass Filter 20A

ortak mod ve diferansiyel mod filtresi
