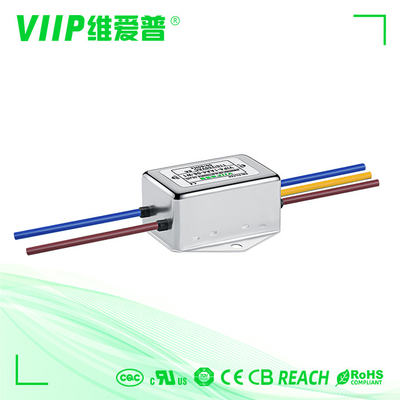

Name: Tel Uçlu Düşük Geçişli Güç Hattı AC EMI Filtre 110V 250V
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-2B-20
Price: 14.05 USD
Availability: InStock

Marka Adı:	VIIP
Model Numarası:	VIP4-2B-20
Adedi:	pazarlık edilebilir
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T, Batı Birliği

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE TUV ROHS REACH

Tip:

AC tek filtre

Anma Gerilimi:

110/250VAC

Aktarım işlevi:

Düşük geçiş

Başvuru:

Elektronik Ekipmanlar

Paket Tipi:

Yüzey Montajı

Sertifika:

CE ROHS,CE CQC

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

Tel Uçlu EMI Filtre 110V

güç hattı emi filtresi 110V 250V

Düşük Geçişli AC EMI Filtresi 110V

Ürün Tanımı

Tel İle Düşük Geçiş AC EMI FİLTRE Güç Hattı Filtresi 110V 250V

Hızlı Detay:

Ürün numarası	VIP4-2B-20
Paket Tipi	Yüzey Montajı
Nominal Merkez Frekansı	10KHZ-30MHZ
Ekleme Kaybı	60~90dB
Giriş Empedansı	50Ω
Anma Gerilimi	110V/250V
Anma akımı	20A
Ortam Sıcaklığı	40°C
Sıcaklık	25/085/21
Çalışma Frekansı	50/60HZ
Satırdan Satıra	1760VDC
Hattan Yere	2200VDC
Maksimum Kaçak Akım	250VAC/60HZ 0,8mA Maks
Adedi	5 adet
LİMAN	Şenzen
Kurşun zamanı	5~15 iş günü

Özellikler:

--Güç kaynağının cihazda parazit oluşturmasını önlemek için tasarlanmış 2 aşamalı gelişmiş filtreleme

--Çeşitli terminal seçenekleri seçmenize izin verir

-- Farklı müşterilerin EMC testlerini karşılamak için çeşitli parçalar ve kombinasyonlar mevcuttur.

-- Müşterinin gereksinimlerine göre özelleştirilmiş ürünler.

Özellikler:

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	vida	terminal bloğu	teller	Ağırlık [g]
VIP4-2A-01	1 A	<0,5mA	İncir. 2	Şekil 1	- - -	- - -	0	95
VIP4-2A-03	3 A	<0,5mA	İncir. 2	Şekil 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0,5mA	İncir. 2	Şekil 1	- - -	- - -	0	95
VIP4-2A-10	10 A	<1.0mA	Şekil4	Şekil 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1.0mA	Şekil4	İncir. 2	M4	0	- - -	170
VIP4-2B-10	10 A	<1.0mA	Şekil4	İncir. 2	M4	0	- - -	170
VIP4-2B-20	20A	<1.0mA	Şekil4	İncir. 2	M4	0	- - -	321
VIP4-2B -50	50A	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2.0mA	Şekil 5	İncir. 2	M8	- - -	- - -	3000
VIP4-2C-01	1 A	<0,5mA	Şekil 1	Şek. 3	M10	- - -	0	65
VIP4-2C-03	3 A	<0,5mA	İncir. 2	Şek. 3	M10	- - -	0	95
VIP4-2C-06	6A	<1.0mA	Şekil4	Şek. 3	M4	0	- - -	175
VIP4-2C-10	10 A	<1.0mA	Şekil4	Şek. 3	M4	0	- - -	175
VIP4-2C-20	20A	<1.0mA	Şekil 5	Şek. 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2.0mA	Şekil 5	Şek. 3	M6	- - -	- - -	1600

Elektrik şeması:

Tel Uçlu Düşük Geçişli Güç Hattı AC EMI Filtre 110V 250V 0

Mekanik Boyut(Birim: mm)

Şirketimiz

UL'ye sahibiz;cUL;TÜV;CQC;CE;ROHS;ISO9001:2015;Ürün kalitesini sağlamak için REACH sertifikası

İlgili profesyonel deney ekipmanına sahibiz, bu nedenle sizin için ücretsiz bir teşhis yürütme testi sağlayabiliriz.

Ücretsiz EMC düzeltme teknik desteği ve ücretsiz test örneği sağlayın

Otomasyon teknolojisi, ölçekli üretim, mükemmel fiyat

İyi hizmet, hızlı teslimat!

En iyi bilimsel araştırma laboratuvarı ile işbirliği yapın

Profesyonel bir Ar-Ge ekibimiz var
