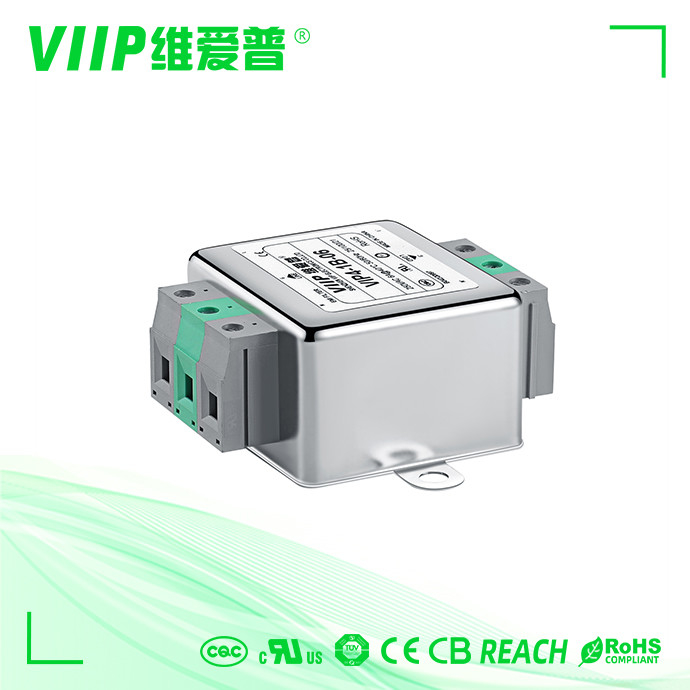

Name: Enerji Elektrik AC Tek Fazlı EMI Filtreleri 150KHZ-30MHZ Düşük Geçiş
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1A-10
Price: 6.00 USD
Availability: InStock

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP4-1A-10
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE TUV UL CQC

Anma akımı:

10 A

Anma Gerilimi:

110/250VAC

Aktarım işlevi:

emi güç filtresi

Tip:

EMC Filtresi

Nominal merkez frekansı:

150KHz~30MHz

Dava:

Metal

Giriş impedansı:

500VDC/100MOHM DAK

Frekans aralığı:

150 kHz ila 30 GHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

Nem:

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

AC Tek Fazlı EMI Filtreleri 150KHZ

Tek Fazlı 30MHZ Düşük Geçişli Filtre

30MHZ Düşük Geçişli Tek Fazlı EMI Filtresi

Ürün Tanımı

Ac Güç Hattı Filtreleri Elektrikli Cihaz İçin AC Tek Fazlı EMI Filtreleri Yüksek Performans Düşük

Hızlı Detay:

Marka adı	VİP
Model numarası	VIP4-1A-10
Giriş Empedansı	50Ω
Tip	AC EMI Filtresi
Aktarım İşlevi	Düşük geçiş
Ekleme Kaybı	30-100dB
Çalışma Frekansı	50/60HZ
Adedi:	1 PARÇA
Paket Tipi:	Yüzeye monte

Genel amaçlı tek fazlı AC güç hattı filtreleri, kurulumu kolay, küçük elektronik cihazlar ve ölçüm cihazları için mevcuttur

Anahat Çizimi ve Ölçüler :

Özellikler:

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	vida	terminal bloğu	teller	Ağırlık [g]
VIP4-1A-01	1 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP4-1A-03	3 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP4-1A-10	10 A	<0,5mA	İncir. 2	Şekil 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	İncir. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900

Elektrik şeması:

Enerji Elektrik AC Tek Fazlı EMI Filtreleri 150KHZ-30MHZ Düşük Geçiş 0

Mekanik Boyut(Birim: mm)

Enerji Elektrik AC Tek Fazlı EMI Filtreleri 150KHZ-30MHZ Düşük Geçiş 1

Uygulamalar:

Beyaz ev

Akıllı ev

akıllı terminal

Güç kaynağı

Güç ve enerji

Elektrikli ve elektronik ekipman

tüketim malları

Tıbbi cihaz

veri toplama ekipmanı

Enerji Elektrik AC Tek Fazlı EMI Filtreleri 150KHZ-30MHZ Düşük Geçiş 2
