Name: Anahtar Güç Kaynağı DC EMI Filtreleri 50A 2250VDC 150Khz-30Mhz
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP2-1B-50
Price: 14.05 USD
Availability: InStock

Marka Adı:	VIIP
Model Numarası:	VIP2-1B-50
Adedi:	100 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T, Batı Birliği

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE TUV UL ROHS REACH

Aktarım işlevi:

DC EMI FİLTRE

Anma Gerilimi:

0-250VDC

Akım:

1 A

Başvuru:

DC Ekipmanı

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

2250VDC dc güç kaynağı filtresi

DC EMI Filtreleri 50A 2250VDC

30Mhz DC EMI Filtreleri 50A

Ürün Tanımı

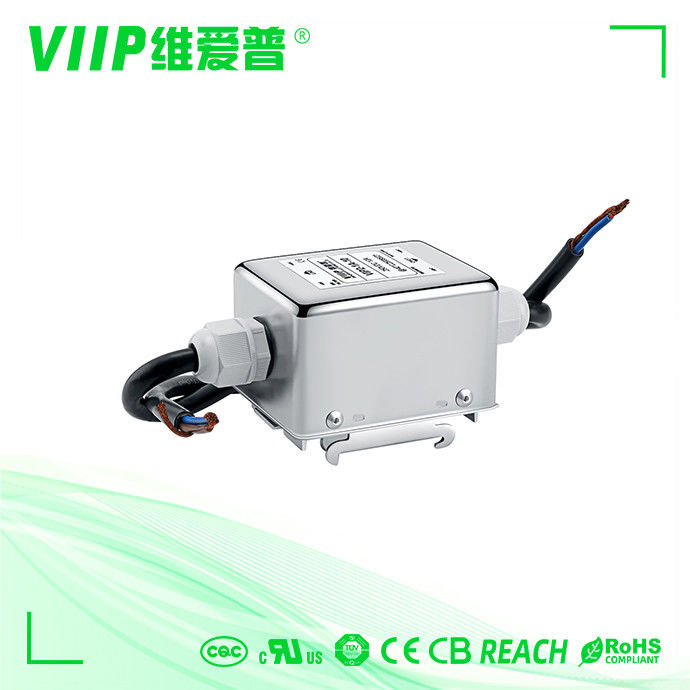

Anahtar güç kaynağı DC güç hattı gürültü filtresi emi filtresi 50A

Hızlı Detay:

Model numarası	VIP2-1B-50
Anavatan	Çin
Aktarım İşlevi	Düşük geçiş
Test Gerilimi	DC
Dava	Metal kutu
Başvuru	güç kaynağını, SPC değişimini ve diğer DC elektrikli cihazı değiştirin

Tanım

150Khz-30Mhz frekans aralığında iyi zayıflama performansına sahip genel amaçlı DC filtreler

PARÇA NUMARASI: VIP2-1B-50

ÖZELLİKLER:

(1) GERİLİM DEĞERİ................................................... 0-380VDC

(2) GÜNCEL DEĞERLENDİRME:............................................

AT 380VDC .....50A RMS Maks.

(3) ÇALIŞMA FREKANSI: 0-400Hz

(4) HİPOT DEĞERLENDİRMESİ (BİR DAKİKA İÇİN)

TOPRAK HATTI 2250 VDC

B.HATTAN HATA ....... 500VDC

(5) IR:100M ohm 500VDC'DE TOPRAĞA HERHANGİ BİR GİRİŞ VEYA ÇIKIŞ

(6) SICAKLIK ARALIĞI: -25"C -+85"C

Özellikler:

parça numarası	Nominal Akım [A]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
VIP2-2A-01	1 A	Şekil 1	Şekil 1	- - -	- - -	0	95
VIP2-2A-03	3 A	Şekil 1	Şekil 1	- - -	- - -	0	95
VIP2-2A-06	6A	Şekil 1/Şek.2	Şekil 1	- - -	0	0	95/175
VIP2-2A-10	10 A	İncir. 2	Şekil 1	- - -	0	- - -	175
VIP2-2B-20	20A	Şek. 3	İncir. 2	M4	- - -	- - -	320
VIP2-2B-30	30	Şek. 3	İncir. 2	M6	- - -	- - -	320
VIP2-2B-50	50	Şekil 4	İncir. 2	M6	- - -	- - -	1400
VIP2-2B-100	100A	Şekil 4	İncir. 2	M8	- - -	- - -	2000

Terminal:

Anahtar Güç Kaynağı DC EMI Filtreleri 50A 2250VDC 150Khz-30Mhz 0

Anma gerilimi	0-250VDC		Anma akımı: IR		0,5A-300A
test voltajı	DC		iklim kategorisi		25/085/21 (-25°C/+85°C 21 gün nemli ısı testi)

elektrik şemaları

Anahtar Güç Kaynağı DC EMI Filtreleri 50A 2250VDC 150Khz-30Mhz 1

Mekanik Boyut(Birim: mm)

Anahtar Güç Kaynağı DC EMI Filtreleri 50A 2250VDC 150Khz-30Mhz 2

	A	B	C	D	e	F	G	H	ben	J	K	L	M	N	Q
1 A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

3 A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4.5	--	25	10	22	15.5	6 3*0 8

10 A	51	51	29	73	--	73	63	--	Φ4.5	--	25	10	22	15.5

20A	73	56	45	97	--	105	87	--	Φ4.8	--	24	28.5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4.8	--	24	28.5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4.0	6	50	35	15	3.1	M6

100A	200	127	80	--	170	264	116	150	Φ6.0	9	70	50	30	9	M8

hata payı	土1	土1	土1	士1	土1	土1	±1	0 5	士1	±1	0 5	0 5	0 5		0 5

Uygulamalar:

güç kaynağını, SPC değişimini ve diğer DC elektrikli cihazı değiştirin

Anahtar Güç Kaynağı DC EMI Filtreleri 50A 2250VDC 150Khz-30Mhz 3
