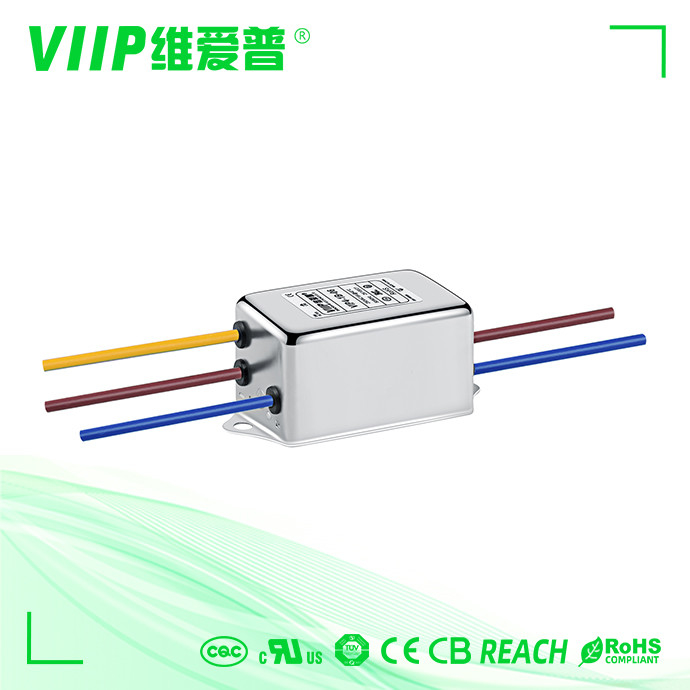

SMPS Emisyon Kontrolü İçin Yüksek Performanslı Tek Fazlı RFI Hat Filtreleri

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP4-1B-30
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL CQC

Anma akımı:

İsimlendirilmiş voltaj:

110/250VAC

Ekleme Kaybı:

30-100dB

Uygulama:

EMI İzolasyonu ve RF Absorpsiyonu

Aktarım işlevi:

Düşük geçiş

Filtre Montaj Stili:

flanşlı

Giriş impedansı:

500VDC/100MOHM DAK

Frekans aralığı:

150 kHz ila 30 GHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

Tek Fazlı RFI Hat Filtreleri

SMPS Emisyon Kontrolü RFI Hat Filtreleri

TÜV Tek Fazlı EMI Filtresi

Ürün Tanımı

SMPS Emisyon Kontrolü için Yüksek Performanslı Tek Fazlı RFI Hat Filtreleri

Hızlı ayrıntı:

Giriş impedansı	50Ω
Model Numarası	VIP4-1B-30
İsimlendirilmiş voltaj	110V/250V
Türü	AC EMI Filtresi
Transfer Fonksiyonu	Düşük geçiş
İsimsel Merkez Frekansı	150KHZ~30MHZ
Sertifikalı	ISO9001 CE ROHS cUL TUV
MOQ	1 PCS
Paket Türü	Yüzeyde sabitlenmiş

Genel amaçlı tek fazlı AC elektrik hattı filtreleri,eklemesi kolay,küçük elektronik ekipmanlar ve ölçüm cihazları için kullanılabilir

Genel amaçlı, ortak mod ve farklı mod uygulamaları için tasarlanmış

Pulslu, aralıklı veya sürekli RFI'ye karşı koruma

Pulslu, aralıklı veya sürekli RFI'den korunmak için daha yüksek çizgi-sınıf zayıflaması

FASTON, Stud, Wire Lead mevcuttur

Özellikler:

Bölüm No.	Rütbeli akım [A]	250VAC/50Hz @ 20C Sızıntı Akımı [mA]	Fiziksel Boyutlar	Elektrikli Şemalar	Terminaller			Ağırlık [g]
Bölüm No.	Rütbeli akım [A]	250VAC/50Hz @ 20C Sızıntı Akımı [mA]	Fiziksel Boyutlar	Elektrikli Şemalar	viski	terminal bloğu	Kablolar	Ağırlık [g]
VIP4-1A-01	1A	<0,5mA	Şekil 1	Şekil 1	- Evet.	- Evet.	0	65
VIP4-1A-03	3A	<0,5mA	Şekil 1	Şekil 1	- Evet.	- Evet.	0	65
VIP4-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- Evet.	- Evet.	0	65
VIP4-1A-10	10A	<0,5mA	Şekil 2	Şekil 1	- Evet.	0	- Evet.	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	Şekil 2	M4	0	- Evet.	140
VIP4-1B-10	10A	<1.0mA	Şekil 3/Şekil 4	Şekil 2	M4	0	- Evet.	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	Şekil 2	M4	0	- Evet.	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	Şekil 2	M6	- Evet.	- Evet.	320
VIP4-1B-50	50A	<2.0mA	Şekil 5	Şekil 2	M6	- Evet.	- Evet.	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	Şekil 2	M8	- Evet.	- Evet.	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	Şekil 2	M10	- Evet.	- Evet.	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	Şekil 2	M10	- Evet.	- Evet.	1900

Elektrik şeması:

SMPS Emisyon Kontrolü İçin Yüksek Performanslı Tek Fazlı RFI Hat Filtreleri 0

Mekanik Boyut (birim: mm)

SMPS Emisyon Kontrolü İçin Yüksek Performanslı Tek Fazlı RFI Hat Filtreleri 1

Uygulamalar:

Beyaz aileler

Akıllı ev

Akıllı terminal

Güç kaynağı

Güç ve enerji

Elektrikli ve elektronik ekipman

Tüketici malları

tıbbi cihaz

veri gelme ekipmanları

SMPS Emisyon Kontrolü İçin Yüksek Performanslı Tek Fazlı RFI Hat Filtreleri 2

Sıkça sorulan sorular:
S: Özel bir ürün sunuyor musunuz?
A: Evet, eğer bize örnekleri veya çizimleri ve özellikleri sağlayabilirseniz ihtiyacınız olan yeni kalıplar geliştirebiliriz.

S: ISO9001 üretici misiniz?
A: Evet, 2009'dan beri EMI filtre tasarımı ve üretimi konusunda profesyonel bir üreticiyiz.

S: Teslimat süresi ne kadar?
A: Hızlı teslimatı garanti ediyoruz. Genellikle, örnekler için 2-5 gün sürecek; küçük siparişler için 10-15 gün, ön ödeme aldıktan sonra toplu üretim için 15-25 gün.Özel teslimat süresi ürünlere ve sipariş miktarına bağlıdır.Lütfen bizimle iletişime geçin.

Ödeme şartları nasıl?
A: T / T, Western Union, Paypal vb. kabul ediyoruz.

S: Sertifikalar ne olacak?
A: ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH vb.
