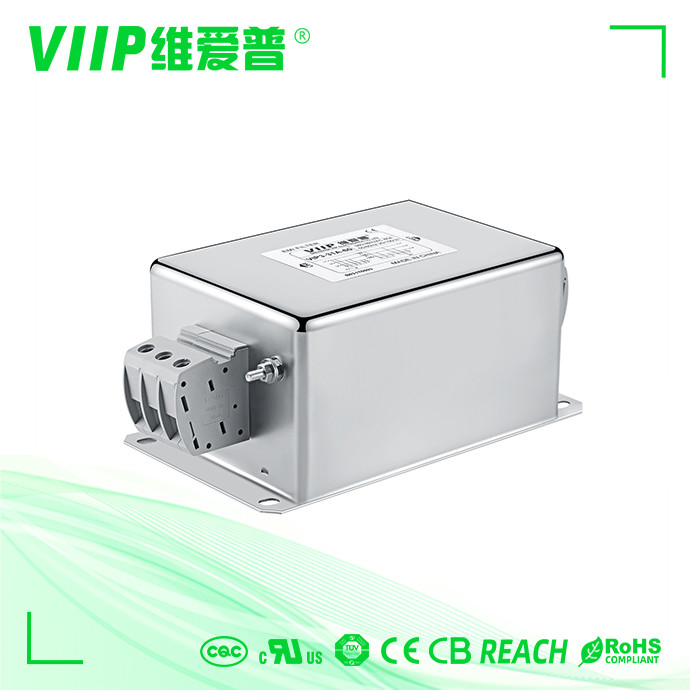

Name: Güç Yönetim Sistemi için 20A TUV CE Onaylı 3 Fazlı EMI Filtresi
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-32C-20
Price: 25.00 USD
Availability: InStock

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP3-32C-20
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE TUV UL CQC

Transfer Fonksiyonu:

Genel Amaçlı

anma gerilimi:

110/250VAC

Anma akımı:

20A

Başvuru:

Güç yönetim sistemi

durum:

Metal

Ürün adı:

3 Fazlı EMI Filtresi

Giriş impedansı:

500VDC/100MOHM DAK

Frekans aralığı:

150 kHz ila 30 GHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

Nem:

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

250VAC 3 Fazlı EMI Filtresi

20A 3 Fazlı EMI Filtresi

CE Üç Fazlı EMI Filtresi

Ürün Tanımı

Güç yönetim sistemi için 20A TUV CE Onaylı 3 Fazlı EMI Filtresi

3 fazlı emi FiltreTanım:

üç fazlı üç hatlı güç kaynağı için uygun

kompakt yapı, basit ve zaman kazandıran kurulum, özellikle sınırlı alana sahip uygulamalar için uygun, son derece uygun maliyetli

Şartname

Öğe	3 fazlı emi Filtre
modeli	VIP3-32C-20
Transfer Fonksiyonu	Düşük geçiş
Paket Tipi	Yüzey Montajı
Nominal Merkez Frekansı	150K-30MHZ
Ekleme Kaybı	60~90dB
Giriş Empedansı	50Ω
anma gerilimi	110V/250V
Anma akımı	20A
Çevresel Sıcaklık	40°C
Sıcaklık aralığı	25 / 085 / 21
Çalışma Frekansı	50/60 Hz
Satırdan Satıra	2250VDC
Yere Hat	2700VDC
Maksimum Kaçak Akım	250VAC/60HZ 0.8mA Maks
ADEDI	1 parça
Uygulamalar	Lazer ekipmanı
lider zaman	5~15 hafta içi

3 fazlı emi filtre açıklaması:

Anma akımı: 0.5-2000A

Opsiyonel medikal versiyonlar (H tipi)

Lehim pabucu, saplama veya klemens bağlantısı (250A üzeri bakır çubuktur)

İstek üzerine özel özel sürümler

Üç fazlı üç hatlı güç kaynağı için uygun

VIP3-32C serisi, d1farklı mod girişiminin gelişmiş filtreleme etkisine sahip bir ortak mod ve bir fark modu içeren iki aşamalı filtrelerdir.

10KHz'den 30MHz'e parazit için mükemmel ortak ve diferansiyel mod filtreleme etkisi

520VAC veya 690VAC yüksek gerilim versiyonları opsiyonel

Elektrik şeması:

Tablolar:

Parça No.	Anma Akımı [A]	250VAC/50Hz@20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	terminal	Ağırlık [g]
VIP3-32B-10	10 A	<4 OmA	İncir. 2	Şekil1	M4	1400
VIP3-32B-20	20A	<4 OmA	İncir. 2	Şekil1	M4	1400
VIP3-32B-50	50A	<60mA	İncir. 2	Şekil 1	M6	1600
VIP3-32B-100	100A	<60mA	İncir. 2	Şekil1	HANIM	3700
VIP3-32B-150	150A	<60mA	İncir. 2	Şekil1	M10	7000
VIP3-32B-200	200A	<60mA	İncir. 2	Şekil1	M10	7000
VIP3-32C-06	6A	<4 OmA	İncir. 2	İncir. 2	M4	650
VIP3-32C-10	10 A	<4 OmA	Şekil1	İncir. 2	M4	650
VIP3-32C-20	20A	<10 OmA	Şekil1	İncir. 2	M4	1400
VIP3-32C-50	50A	<15 OmA	İncir. 2	İncir. 2	M6	3200

Mekanik Boyut (mm):

		A	B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

toleranslar		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Uygulamalar:

Baskı makinesi, paketleme makinesi, tekstil ekipmanı, endüstriyel klima, UPS, tıbbi ekipman gibi ⛛ bağlantı stiline sahip her türlü elektrik ünitesini yaygın olarak kullanılır.
