3 Fazlı EMI Filtresi

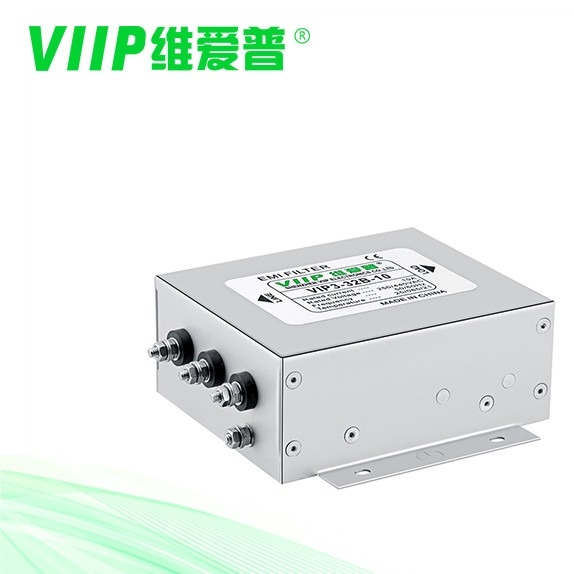

Bilgi Koruma 380V 440V Vidalı 3 Fazlı EMI Filtresi

Tüm Kategori

Kabloların Çevresindeki Ferrit Halkalar

Düz Ferrit Çekirdek

Bizimle İletişim

Miss. Vicky Lee

vip6@szviip.com

19925448748

Şimdi iletişime geçin

Bilgi Koruma 380V 440V Vidalı 3 Fazlı EMI Filtresi

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP3-32B-100
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL CQC

Aktarım işlevi:

Genel Amaçlı

Anma akımı:

Dava:

Metal

Ürün adı:

Ortak mod EMI/RFI filtresi

Nominal merkez frekansı:

50/60hz

Sıcaklık aralığı:

25/085/21

Giriş impedansı:

500VDC/100MOHM DAK

Frekans aralığı:

150 kHz ila 30 GHz

Frekans aralığı:

150 kHz ila 30 GHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

3 Fazlı EMI Filtresi 440V

3 Fazlı EMI Filtresi 380V

Vidalı 3 Fazlı EMI Filtresi

Ürün Tanımı

Bilgi koruması için Blok Terminalli 380V 440V 3 Fazlı EMI Filtresi

Açıklama:

üç fazlı üç hatlı güç kaynağı için uygun

kompakt yapı, basit ve zaman kazandıran kurulum, özellikle sınırlı alana sahip uygulamalar için uygun, oldukça uygun maliyetli

Şartname

Öğe	3 fazlı emi Filtre
Modeli	VIP3-32B-100
Aktarım İşlevi	Düşük geçiş
Paket Tipi	Yüzey Montajı
Nominal Merkez Frekansı	150K-30MHZ
Ekleme Kaybı	60~90dB
Giriş Empedansı	50Ω
Anma Gerilimi	110V/250V
Anma akımı	100A
Ortam Sıcaklığı	40°C
Sıcaklık aralığı	25/085/21
Çalışma Frekansı	50/60HZ
Satırdan Satıra	2250VDC
Hattan Yere	2700VDC
Maksimum Kaçak Akım	250VAC/60HZ 0,8mA Maks
Adedi	1 parça
Uygulamalar	Lazer ekipmanı
lider zaman	5~15 hafta içi

Daha fazla detay:

Anma akımı: 0.5-2000A

İsteğe bağlı tıbbi versiyonlar (H tipi)

Lehim pabucu, saplama veya terminal bloğu bağlantısı (250A'in üzerinde bakır çubuktur)

Talep üzerine özel spesifik versiyonlar

Üç fazlı üç hatlı güç kaynağı için uygun

VIP3-32B serisi, iki aşamalı ortak mod yüksek performanslı üç fazlı üç hatlı filtrelerdir

VIP3-32C serisi, diferansiyel mod girişiminin gelişmiş filtreleme etkisine sahip bir ortak mod ve bir diferansiyel moddan oluşan iki aşamalı filtrelerdir.

10KHz'den 30MHz'e parazit için mükemmel ortak ve diferansiyel mod filtreleme etkisi

İsteğe bağlı 520VAC veya 690VAC yüksek voltajlı versiyonlar

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller	Ağırlık [g]
VIP3-32B-10	10 A	<4.0mA	İncir. 2	Şekil 1	M4	1400
VIP3-32B-20	20A	<4.0mA	İncir. 2	Şekil 1	M4	1400
VIP3-32B-50	50A	<6.0mA	İncir. 2	Şekil 1	M6	1600
VIP3-32B-100	100A	<6.0mA	İncir. 2	Şekil 1	M8	3700
VIP3-32B-150	150A	<6.0mA	İncir. 2	Şekil 1	M10	7000
VIP3-32B-200	200A	<6.0mA	İncir. 2	Şekil 1	M10	7000
VIP3-32C-06	6A	<4.0mA	İncir. 2	İncir. 2	M4	650
VIP3-32C-10	10 A	<4.0mA	Şekil 1	İncir. 2	M4	650
VIP3-32C-20	20A	<10.0mA	Şekil 1	İncir. 2	M4	1400
VIP3-32C-50	50A	<10.0mA	İncir. 2	İncir. 2	M6	3200

Elektrik şeması:

Bilgi Koruma 380V 440V Vidalı 3 Fazlı EMI Filtresi 0

Mekanik Boyut(Birim: mm)

Bilgi Koruma 380V 440V Vidalı 3 Fazlı EMI Filtresi 1

		A	B	C	e	F	G	H	ben	J	K	L	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4.0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ8.0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8.0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	M6

hoşgörü		土1	土1	土1	土1	±1	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5	0 5

Uygulamalar:

Baskı makinesi, paketleme makinesi, tekstil ekipmanı, endüstriyel klima, UPS, tıbbi ekipman gibi ⛛ bağlantı tarzına sahip her türlü elektrik ünitesinde yaygın olarak kullanılır.

SSS

VIP Hakkında
S: Üretici veya ticaret şirketi misiniz?
Shenzhen VIIP, Shenzhen Guangdong Çin'de yerleşik bir EMI/EMC Ürünleri üreticisidir.

Ürünler Hakkında
S: Ürünleriniz için hangi sertifikalara sahipsiniz?
CE ROHS FCC ve benzeri var.
S: MOQ'unuz nedir?
Farklı ürünlere bağlıdır, düşük MOQ talebimiz var çünkü stok siparişleri için büyük bir depomuz var.
S: Teslimat için hangi nakliye yollarını destekliyorsunuz?
Hava, deniz ve demiryolu taşımacılığını destekliyoruz.

Örnek Sipariş Hakkında
S: Ürünleriniz için numune siparişi alabilir miyim?
C: Evet, karışık numuneler de dahil olmak üzere ürün numuneleri sunuyoruz.
