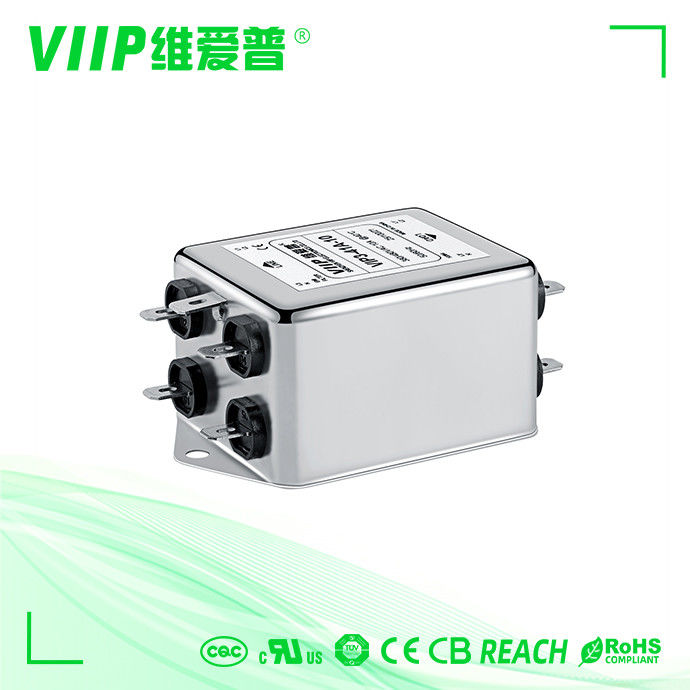

1A-200A 250 / 440VAC Vidalı Bağlantı 3 Fazlı Güç Hattı Gürültü Filtresi Düşük Geçişli EMC

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP3-32C-20
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL CQC

Aktarım işlevi:

Genel Amaçlı

Anma Gerilimi:

110/250VAC

Anma akımı:

Başvuru:

Güç yönetim sistemi

Dava:

Metal

Ürün adı:

3 Fazlı EMI Filtresi

Giriş impedansı:

500VDC/100MOHM DAK

Frekans aralığı:

150 kHz ila 30 GHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

200A Güç Hattı Gürültü Filtresi

EMC Güç Hattı Gürültü Filtresi

440VAC 3 Fazlı EMI Filtresi

Ürün Tanımı

1A-200A, 250/440VAC, Vida Bağlantılı, 3 Fazlı Düşük Geçişli EMC Filtreli Güç Hattı Gürültü Filtresi

3 fazlı emi FiltreAçıklama:

üç fazlı üç hatlı güç kaynağı için uygun

kompakt yapı, basit ve zaman kazandıran kurulum, özellikle sınırlı alana sahip uygulamalar için uygun, oldukça uygun maliyetli

Şartname

Öğe	3 fazlı emi Filtre
Modeli	VIP3-32C-20
Aktarım İşlevi	Düşük geçiş
Paket Tipi	Yüzey Montajı
Nominal Merkez Frekansı	150K-30MHZ
Ekleme Kaybı	60~90dB
Giriş Empedansı	50Ω
Anma Gerilimi	110V/250V
Anma akımı	20A
Ortam Sıcaklığı	40°C
Sıcaklık aralığı	25/085/21
Çalışma Frekansı	50/60HZ
Satırdan Satıra	2250VDC
Hattan Yere	2700VDC
Maksimum Kaçak Akım	250VAC/60HZ 0,8mA Maks
Adedi	1 parça
Uygulamalar	Lazer ekipmanı
lider zaman	5~15 hafta içi

3 fazlı emi filtresinin açıklaması:

Anma akımı: 0.5-2000A

İsteğe bağlı tıbbi versiyonlar (H tipi)

Lehim pabucu, saplama veya terminal bloğu bağlantısı (250A'in üzerinde bakır çubuktur)

Talep üzerine özel spesifik versiyonlar

Üç fazlı üç hatlı güç kaynağı için uygun

VIP3-32C serisi, diferansiyel mod girişiminin gelişmiş filtreleme etkisine sahip bir ortak mod ve bir diferansiyel moddan oluşan iki aşamalı filtrelerdir.

10KHz'den 30MHz'e parazit için mükemmel ortak ve diferansiyel mod filtreleme etkisi

İsteğe bağlı 520VAC veya 690VAC yüksek voltajlı versiyonlar

Elektrik şeması:

Tablolar:

parça numarası	Nominal Akım [A]	250VAC/50Hz@20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	termik	Ağırlık [g]
VIP3-32B-10	10 A	<4 OmA	İncir. 2	Şekil 1	M4	1400
VIP3-32B-20	20A	<4 OmA	İncir. 2	Şekil 1	M4	1400
VIP3-32B-50	50A	<60mA	İncir. 2	Şekil 1	M6	1600
VIP3-32B-100	100A	<60mA	İncir. 2	Şekil 1	HANIM	3700
VIP3-32B-150	150A	<60mA	İncir. 2	Şekil 1	M10	7000
VIP3-32B-200	200A	<60mA	İncir. 2	Şekil 1	M10	7000
VIP3-32C-06	6A	<4 OmA	İncir. 2	İncir. 2	M4	650
VIP3-32C-10	10 A	<4 OmA	Şekil 1	İncir. 2	M4	650
VIP3-32C-20	20A	<10 OmA	Şekil 1	İncir. 2	M4	1400
VIP3-32C-50	50A	<15 OmA	İncir. 2	İncir. 2	M6	3200

Mekanik Boyut (mm):

		A	B	C	e	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Toleranslar		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Özellikleri:

Gerilim girişimine karşı koruma.
Yüksek doygunluğa dayanıklı toroidal indüktörlere sahip gelişmiş iki aşamalı filtreleme devreleri
Müşterinin gereksinimlerine göre özelleştirilmiş ürünler

Tipik uygulamalar:

Yüksek frekanslı zayıflama gerektiren uygulamalar
Yüksek güçlü ofis ekipmanları
Ofis ve veri işleme ekipmanları
