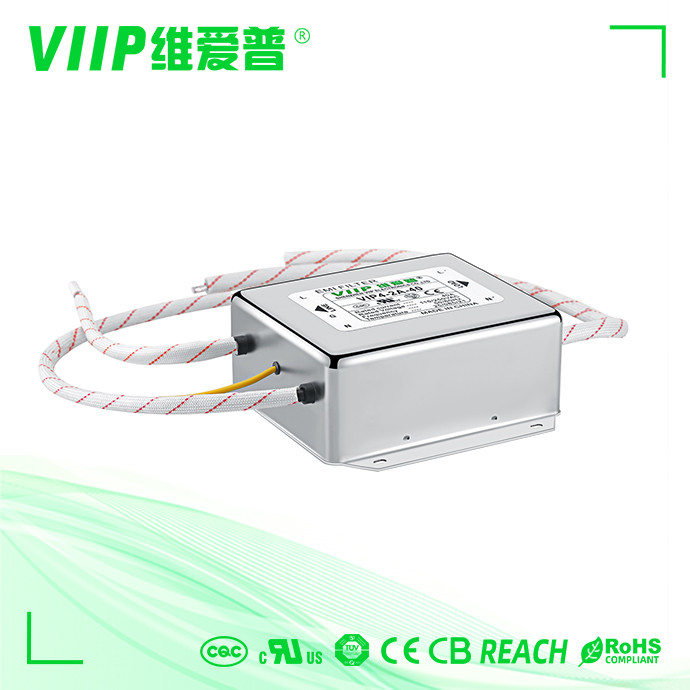

Genel Amaçlı Ac Malzemesi Tek Fazlı EMI Güç Hattı Filtreleri Yüksek Performans

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP4-1A-03(B041W0638)
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL CQC

Anma akımı:

EMC Filtresi

Aktarım işlevi:

AC EMI Filtresi

Nominal merkez frekansı:

150KHz~30MHz

Sertifika:

CE ROHS

Başvuru:

Medikal ekipmanlar

Giriş impedansı:

500VDC/100MOHM DAK

Frekans aralığı:

150 kHz ila 30 GHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

EMI Güç Hattı Filtreleri 150KHZ

3A EMI Güç Hattı Filtreleri

Yüksek Performanslı Ac EMI Filtresi

Ürün Tanımı

Genel Amaçlı Ac Filtre Malzemesi Tek Fazlı EMI Güç Hattı Filtreleri Yüksek Performans

VIP4-1A-03(B041W0638) Rev 4.0.pdf

Yüksek Performanslı Genel Amaçlı Tek Fazlı EMI Güç Hattı FiltreleriHızlı Detay:

Anavatan	Çin
Model numarası	VIP4-1A-03
Giriş Empedansı	50Ω
BENekleme Kaybı	30-100dB
Satırdan Satıra	1760VDC
Nominal Merkez Frekansı	10KHZ~30MHZ
sertifika	ISO9001 CE ROHS TÜV
Çalışma Frekansı	50/60HZ
Sıcaklık aralığı	25/085/21

Özellikleri ve FaydalarıAC tek fazlı emi filtresi:

150 KHz一30 MHz geniş bant yüksek verimli filtreleme, özellikle 10 KHz 150 KHz arasındaki düşük frekanslı filtreleme etkisini artırır.

CE102 inGJB151A/ 152A ile askeri teçhizatın iletimi için özel olarak tasarlanmıştır.

AC tek fazlı emi filtresi için özellikler:

tek fazlı emi filtreleri için özellikler

1. Anma akımı: 0.5A-300A

2. Çeşitli terminaller: tel, lehim pabucu, saplama, terminal bloğu, vb.

3. İsteğe bağlı tıbbi versiyonlar (H tipi)

4. İstek üzerine özel sürümler mevcuttur

İyi zayıflama frekans aralığı 150KHz-30MHz olan genel amaçlı AC filtreleri

Kompakt yapı, yüksek performans-maliyet oranı, kurulumu kolay, emniyetli ve güvenilir

VIP4 -1A ve VIP4 -1B serileri, hemen hemen aynı filtreleme filosuna sahip tek aşamalı ortak mod filtrelerdir, yalnızca farklı akımlarda çok az fark vardır

380VAC'nin üzerindeki yüksek voltajlı versiyonlar da mevcuttur

Yüksek Performanslı Genel Amaçlı Tek Fazlı EMI Güç Hattı Filtreleri tabloları

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	vida	terminal bloğu	teller	Ağırlık [g]
VIP1-1A-01	1 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-03	3 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0,5mA	İncir. 2	Şekil 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	İncir. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900

Elektrik şeması:

Genel Amaçlı Ac Malzemesi Tek Fazlı EMI Güç Hattı Filtreleri Yüksek Performans 0

Mekanik Boyut(Birim: mm)

Genel Amaçlı Ac Malzemesi Tek Fazlı EMI Güç Hattı Filtreleri Yüksek Performans 1
