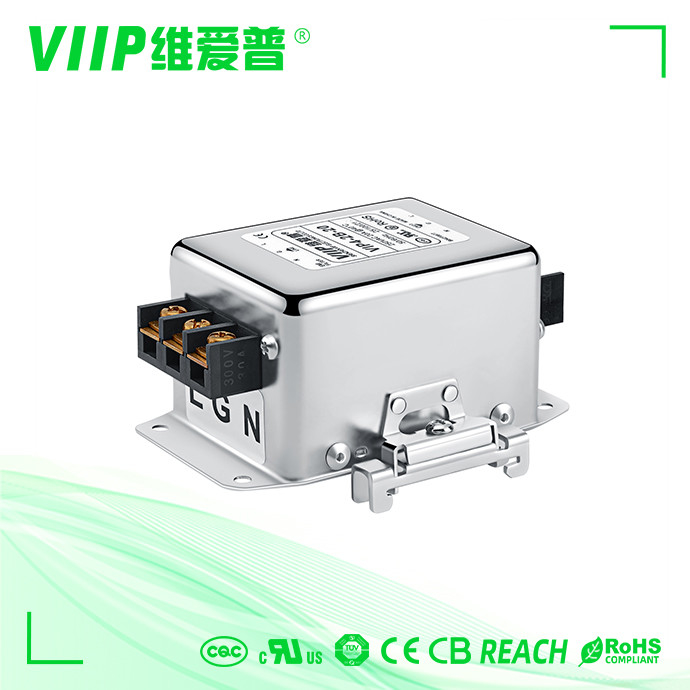

Anahtar Modu Güç Kaynakları İçin Yüzey Montajlı Tek Fazlı EMI Filtreleri 500VDC

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP4-1B-06
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL CQC

Anma akımı:

EMC Filtresi

Anma gerilimi:

110/250VAC

Aktarım işlevi:

AC EMI Filtresi

Ekleme Kaybı:

50OHM Sisteminde

Nominal merkez frekansı:

150KHz~30MHz

giriş empedansı:

500VDC/100MOHM DAK

Sertifika:

CE ROHS

Frekans aralığı:

150 kHz ila 30 GHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

6A Tek Fazlı EMI Filtreleri

50OHM Tek Fazlı EMI Filtreleri

Sıva Üstü EMI Filtreleri 500VDC

Ürün Tanımı

Anahtarlamalı Mod Güç Kaynakları İçin Yüzey Montajlı Tek Fazlı EMI Filtreleri 500VDC

Hızlı Detay:

Menşe Yeri: Çin	Giriş Empedansı: 50Ω
Model Numarası: VIP4-1B-06	Anma akımı: 6A
Marka adı: VIP	Anma gerilimi: 110V/250V
Tür: AC EMI Filtresi	Ekleme Kaybı: 30-100dB
Aktarım İşlevi: Düşük Geçiş	Hattan Hatta: 1760VDC
Nominal Merkez Frekansı: 150KHZ~30MHZ	Hattan toprağa: 2000VAC
Liman: SHENZHEN	Sertifika: ISO9001 CE ROHS cUL TUV
Adedi: 1 ADET	Çalışma Frekansı: 50/60HZ
Paket Tipi: Yüzey Montajı	Sıcaklık Aralığı: 25 / 085 / 21

Genel amaçlı tek fazlı AC güç hattı filtreleri, kurulumu kolay, küçük elektronik cihazlar ve ölçüm cihazları için mevcuttur

Anahat Çizimi ve Ölçüler :

Özellikler:

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	vida	terminal bloğu	teller	Ağırlık [g]
VIP4-1A-01	1 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP4-1A-03	3 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP4-1A-10	10 A	<0,5mA	İncir. 2	Şekil 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	İncir. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900

Elektrik şeması:

Anahtar Modu Güç Kaynakları İçin Yüzey Montajlı Tek Fazlı EMI Filtreleri 500VDC 0

Mekanik Boyut(Birim: mm)

Uygulamalar:

Beyaz ev

Akıllı ev

akıllı terminal

Güç kaynağı

Güç ve enerji

Elektrikli ve elektronik ekipman

tüketim malları

Tıbbi cihaz

veri toplama ekipmanı

Anahtar Modu Güç Kaynakları İçin Yüzey Montajlı Tek Fazlı EMI Filtreleri 500VDC 1

SSS:

Q1: sertifikalara ne dersiniz?

C: ISO 9001, TUV, UL, CE, CQC, CB, ENEC, ROHS, REACH vb.

S2: Fabrika mısınız?
C: Evet, 2009'dan beri profesyonel bir EMI&EMC FILTER ve ferrit çekirdek üreticisiyiz.

S3: Teslim süresi ne kadardır?
C: Hızlı teslimatı sağlıyoruz.Genellikle, küçük sipariş veya stok malları için 2-5 gün sürer;Peşin ödemenizi aldıktan sonra seri üretim için 10 ila 15 gün.Belirli teslimat süresi, ürünlere ve siparişinizin miktarına bağlıdır.Detaylar için lütfen bizimle iletişime geçin.

S4: Ödeme koşulları nasıl?
C: Genellikle T/T'ye önceden ihtiyaç duyarız.diğer ödeme yöntemlerini de kabul ediyoruz.

Q5: özelleştirilmiş ürün sunuyor musunuz?
C: Evet, numuneleri veya çizimleri ve özellikleri bize sağlayabilirseniz, ihtiyacınıza göre yeni bir kalıp geliştirebiliriz.

S6: Numunelere ne dersiniz?
C: Ücretsiz örnekler.Navlun bedelini ödemeniz gerekiyor.Detaylar için lütfen bizimle iletişime geçin.

EMC teknik düzeltmesi sağlayabiliriz ve EMC testini geçmek için ihtiyacınıza göre her zaman özel ürün sağlayabiliriz.Ayrıntılı olarak konuşalım.

Etiketler:

Güç Kaynağı Giriş Filtresi 30dB

100dB Emi Filtre 10A

Metal Kasa Emi Filtre 10A
