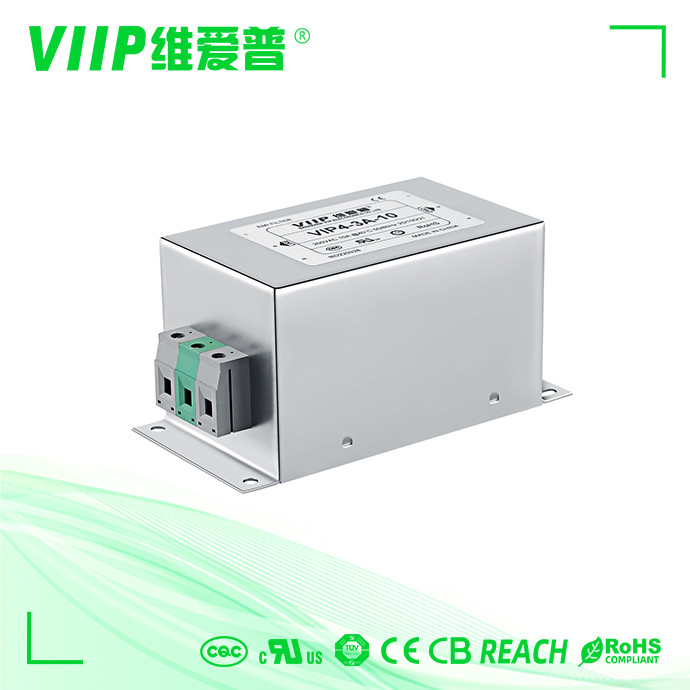

SMPS AC Tek Fazlı RFI Filtresi, EMC EMI RFI Şebeke Filtresi 150KHZ

Marka Adı:	VIIP
Model Numarası:	VIP4-1A-10
Adedi:	pazarlık edilebilir
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL ROHS REACH

Anma akımı:

AC EMI Filtresi

Nominal merkez frekansı:

150KHz~30MHz

Satırdan satıra:

1760VDC

Başvuru:

Medikal ekipmanlar

Çalışma frekansı:

50/60Hz

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

150KHZ Tek Fazlı RFI Filtresi

SMPS RFI Şebeke Filtresi

AC EMC EMI Filtresi

Ürün Tanımı

SMPS AC Tek Fazlı RFI Filtresi RFI Şebeke Filtresi EMC EMI Filtresi

Hızlı Detay:

Teknik özellik:

Öğe	Güç hattı Filtresi
modeli	Güç hattı Filtresi VIP4
Aktarım İşlevi	Düşük geçiş
Paket Tipi	Yüzey Montajı
Nominal Merkez Frekansı	150K-30MHZ
Ekleme Kaybı	60~90dB
Giriş Empedansı	50Ω
Anma Gerilimi	110V/250V
Anma akımı	0,5~300A
Ortam Sıcaklığı	40°C
Sıcaklık aralığı	25/085/21
Çalışma Frekansı	50/60HZ
Satırdan Satıra	1760VDC
Hattan Yere	2200VDC
Maksimum Kaçak Akım	250VAC/60HZ 1,0mA Maks
Adedi	5 adet
Liman	Şenzen
Kurşun zamanı	5~15 iş günü

Genel amaçlı tek fazlı AC güç hattı filtreleri, kurulumu kolay, mevcut

--Elektrik ve elektronik ekipman

-- Tıbbi malzeme

-- Bina otomasyonu

-- Ofis otomasyonu ve datacom ekipmanları

Özelliklertek fazlı emi filtreleri için:

İyi zayıflama frekans aralığı 150KHz-30MHz olan genel amaçlı AC filtreleri

VIP4 -1A ve VIP4 -1B serileri, hemen hemen aynı filtreleme filosuna sahip tek aşamalı ortak mod filtrelerdir, yalnızca farklı akımlarda çok az fark vardır

Kompakt yapı, yüksek performans-maliyet oranı, kurulumu kolay, emniyetli ve güvenilir

380VAC'nin üzerindeki yüksek voltajlı versiyonlar da mevcuttur

tablolar

Anma akımı: 0.5A-300A
Çeşitli terminaller: tel, lehim pabucu, saplama, terminal bloğu, vb.
İsteğe bağlı tıbbi versiyonlar (H tipi)
Özel spesifik versiyonlar istek üzerine mevcuttur

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	vida	terminal bloğu	teller	Ağırlık [g]
VIP1-1A-01	1 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-03	3 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0,5mA	İncir. 2	Şekil 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	İncir. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900

Örnek

Numune Ücreti: Pazarlık

Örnekleme Süresi: 2~5 gün

Ödeme

--- Ödeme koşulları: Western Union, T/T

---Lütfen teslimat için doğru iletişim bilgilerini bırakmayı unutmayın.

Sektörünüzün ihtiyaçlarına uygun AC tek faz sunuyoruz.Havacılık, telekom, askeri ve tıbbi uygulamaların yanı sıra çeşitli diğer endüstriler için RFI filtreleri üretiyoruz.Tek fazlı RFI filtrelerimiz, medikal filtrelerimiz, güç giriş filtrelerimiz, DC filtrelerimiz ve üç fazlı RFI filtrelerimiz gibi birçok filtre türünün üretiminde deneyim sahibiyiz. Curtis Industries'in tek fazlı filtreleri, 250VAC uygulamalarında EMI'yi azaltmak için kullanılır.Tek fazlı filtrelerimiz birçok endüstri için mükemmeldir ve genel amaçlı, yüksek performanslı ve geniş bant olmak üzere üç farklı tipte mevcuttur.Bu RFI filtreleri, askeriyede, ticari cihazlarda, anahtarlamalı güç kaynaklarında ve telekomünikasyonda EMI'yi azaltmak için idealdir.
