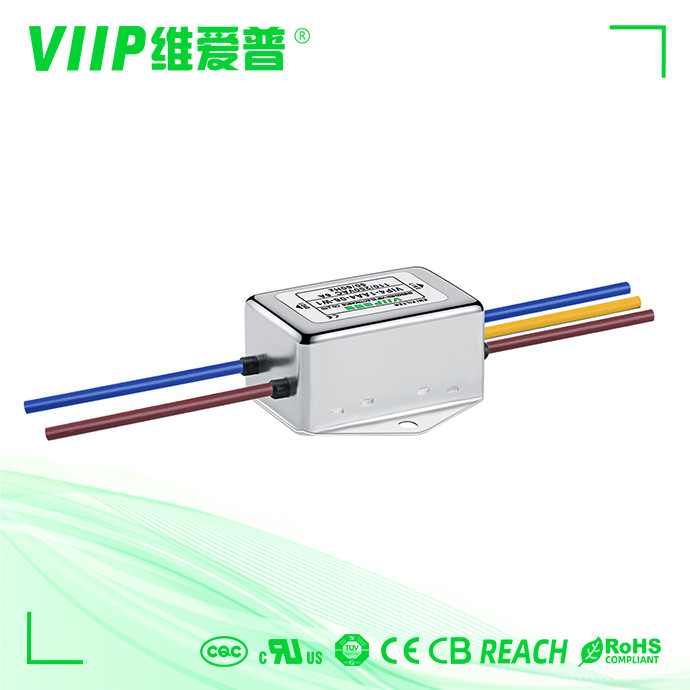

Anahtarlamalı Mod Güç Kaynağı Tek Fazlı EMI Filtresi 150KHz Kesme

Marka Adı:	VIIP
Model Numarası:	VIP4-1A-10
Adedi:	pazarlık edilebilir
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL ROHS REACH

Anma akımı:

AC EMI Filtresi

Nominal merkez frekansı:

150KHz~30MHz

Satırdan satıra:

1760VDC

Başvuru:

Medikal ekipmanlar

Çalışma frekansı:

50/60Hz

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

1760VDC Tek Fazlı EMI Filtresi

Tek Fazlı EMI Filtresi TUV

150KHz AC EMI Filtresi

Ürün Tanımı

Tek Fazlı EMI Filtresi,150KHz Kesme,Anahtar Modu Güç Kaynağı İçin

Hızlı Detay:

Teknik özellik:

Öğe	Güç hattı Filtresi
Modeli	Güç hattı Filtresi VIP4
Aktarım İşlevi	Düşük geçiş
Paket Tipi	Yüzey Montajı
Nominal Merkez Frekansı	150K-30MHZ
Ekleme Kaybı	60~90dB
Giriş Empedansı	50Ω
Anma Gerilimi	110V/250V
Anma akımı	0,5~300A
Ortam Sıcaklığı	40°C
Sıcaklık aralığı	25/085/21
Çalışma Frekansı	50/60HZ
Satırdan Satıra	1760VDC
Hattan Yere	2200VDC
Maksimum Kaçak Akım	250VAC/60HZ 1,0mA Maks
Adedi	5 adet
Liman	Şenzen
Kurşun zamanı	5~15 iş günü

Özellikler:
•220Vac,50/60Hz giriş
•20A'ya kadar anma akımı
•150KHz kesme frekansı
•150KHz'den 30MHz'e 60dB'ye kadar zayıflama
•Kolay kurulum için montaj delikleri olan kompakt plastik kasa
•Alev geciktirici ve RoHS uyumlu

Uygulamalar:
•AC/DC anahtar modu güç kaynağı
•Elektronik ekipmanlar: bilgisayar, telekom ekipmanları, LED sürücü, vb.
•Anahtar modlu güç devrelerinden üretilen yüksek frekanslı EMI gürültülerini bastırın
•Hassas kontrol elektroniği için temiz güç kaynağı sağlayın
•Güç kaynağı ve elektronik cihazların performansını ve güvenilirliğini artırın
•Uluslararası EMC düzenleme standartlarını karşılar Bu EMI güç filtresi, AC şebekesindeki yüksek frekanslı harmonik bozulmaları filtrelemek için anahtarlamalı güç kaynağı ve elektronik ekipmanlar için idealdir.20A'ya kadar akım işleyebilir ve 150KHz'den başlayıp 30MHz'e kadar önemli gürültü azaltma sağlar.

parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	Terminaller			Ağırlık [g]
parça numarası	Nominal Akım [A]	250VAC/50Hz @ 20C Kaçak Akım [mA]	Fiziksel Boyutlar	Elektrik Şemaları	vida	terminal bloğu	teller	Ağırlık [g]
VIP1-1A-01	1 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-03	3 A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- - -	- - -	0	65
VIP1-1A-10	10 A	<0,5mA	İncir. 2	Şekil 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	İncir. 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	Şekil 5	İncir. 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	İncir. 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	İncir. 2	M10	- - -	- - -	1900

Örnek

Numune Ücreti: Pazarlık

Örnekleme Süresi: 2~5 gün

Ödeme

--- Ödeme koşulları: Western Union, T/T

---Lütfen teslimat için doğru iletişim bilgilerini bırakmayı unutmayın.

Sektörünüzün ihtiyaçlarına uygun AC tek faz sunuyoruz.Havacılık, telekom, askeri ve tıbbi uygulamaların yanı sıra çeşitli diğer endüstriler için RFI filtreleri üretiyoruz.Tek fazlı RFI filtrelerimiz, medikal filtrelerimiz, güç giriş filtrelerimiz, DC filtrelerimiz ve üç fazlı RFI filtrelerimiz gibi birçok filtre türünün üretiminde deneyim sahibiyiz. Curtis Industries'in tek fazlı filtreleri, 250VAC uygulamalarında EMI'yi azaltmak için kullanılır.Tek fazlı filtrelerimiz birçok endüstri için mükemmeldir ve genel amaçlı, yüksek performanslı ve geniş bant olmak üzere üç farklı tipte mevcuttur.Bu RFI filtreleri, askeriyede, ticari cihazlarda, anahtarlamalı güç kaynaklarında ve telekomünikasyonda EMI'yi azaltmak için idealdir.
