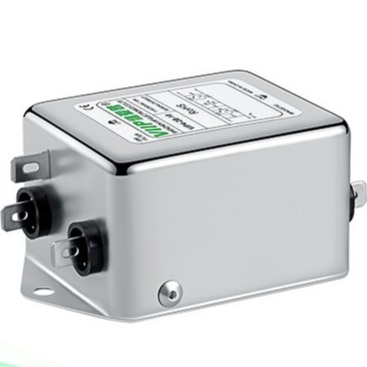

Bina Otomasyonu için AC EMI Filtresi 2200VDC Line to Ground Terminal Block Terminals

Marka Adı:	VIIP
Model Numarası:	VIP4-2B-20
Adedi:	Anlaşılabilir
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV ROHS REACH

Türü:

AC tek filtre

Anma akımı:

İsimlendirilmiş voltaj:

110/250VAC

Nominal merkez frekansı:

10KHZ~30MHZ

Uygulama:

Elektronik Ekipmanlar

10 PCS

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

2200VDC AC EMI Filtresi

Bina Otomasyon AC EMI Filtresi

Ürün Tanımı

İki Aşamalı Emc Gürültü Filtresi Ultrasonik Ekipmanlar İçin Ac Hat Filtresi

Hızlı ayrıntı:

Parça numarası	VIP4-2B-20
Paket Türü	Yüzey Montajı
İsimsel Merkez Frekansı	10KHZ-30MHZ
Ekleme Kaybı	60 ~ 90dB
Giriş impedansı	50Ω
Adlık Voltaj	110V/250V
Rütbeli Akım	20A
Çevre sıcaklığı	40°C
Sıcaklık	25 / 085 / 21
Çalışma sıklığı	50/60HZ
Satırdan satıra	1760VDC
Çizgiden yere	2200VDC
Maksimum Sızıntı Akımı	250VAC/60HZ 0.8mA Maks
MOQ	5 adet.
Liman	Shenzhen
Önderi Zamanı	5 ~ 15 iş günü

Genel amaçlı tek fazlı AC elektrik hattı filtreleri,eklemesi kolay,

-- Elektrikli ve elektronik ekipmanlar

-- Tıbbi ekipman

-- Bina Otomasyonu

-- Endüstriyel otomasyon

-- Ofis otomasyonu ve datacom ekipmanları

Özellikler:

Bölüm No.	Rütbeli akım [A]	250VAC/50Hz @ 20C Sızıntı Akımı [mA]	Fiziksel Boyutlar	Elektrikli Şemalar	Terminaller			Ağırlık [g]
Bölüm No.	Rütbeli akım [A]	250VAC/50Hz @ 20C Sızıntı Akımı [mA]	Fiziksel Boyutlar	Elektrikli Şemalar	viski	terminal bloğu	Kablolar	Ağırlık [g]
VIP4-2A-01	1A	<0,5mA	Şekil 2	Şekil 1	- Evet.	- Evet.	0	95
VIP4-2A-03	3A	<0,5mA	Şekil 2	Şekil 1	- Evet.	- Evet.	0	95
VIP4-2A-06	6A	<0,5mA	Şekil 2	Şekil 1	- Evet.	- Evet.	0	95
VIP4-2A-10	10A	<1.0mA	Şekil 4	Şekil 1	- Evet.	0	- Evet.	170
VIP4-2B-06	6A	<1.0mA	Şekil 4	Şekil 2	M4	0	- Evet.	170
VIP4-2B-10	10A	<1.0mA	Şekil 4	Şekil 2	M4	0	- Evet.	170
VIP4-2B-20	20A	<1.0mA	Şekil 4	Şekil 2	M4	0	- Evet.	321
VIP4-2B -50	50A	<2.0mA	Şekil 5	Şekil 2	M6	- Evet.	- Evet.	1400
VIP4-2B-100	100A	<2.0mA	Şekil 5	Şekil 2	M6	- Evet.	- Evet.	2000
VIP4-2B-200	200A	<2.0mA	Şekil 5	Şekil 2	M8	- Evet.	- Evet.	3000
VIP4-2C-01	1A	<0,5mA	Şekil 1	Şekil 3	M10	- Evet.	0	65
VIP4-2C-03	3A	<0,5mA	Şekil 2	Şekil 3	M10	- Evet.	0	95
VIP4-2C-06	6A	<1.0mA	Şekil 4	Şekil 3	M4	0	- Evet.	175
VIP4-2C-10	10A	<1.0mA	Şekil 4	Şekil 3	M4	0	- Evet.	175
VIP4-2C-20	20A	<1.0mA	Şekil 5	Şekil 3	M4	- Evet.	- Evet.	600
VIP4-2C-50	50A	<2.0mA	Şekil 5	Şekil 3	M6	- Evet.	- Evet.	1600

Elektrik şeması:

Bina Otomasyonu için AC EMI Filtresi 2200VDC Line to Ground Terminal Block Terminals 1

Mekanik Boyut (birim: mm)

Bina Otomasyonu için AC EMI Filtresi 2200VDC Line to Ground Terminal Block Terminals 2

Güç filtresi ne yapar?

Bir AC güç filtresi olarak da bilinen bir güç filtresi, elektrik güç kaynağını temizlemek ve dengelemek için kullanılan bir cihazdır.Elektrik hattındaki elektromanyetik müdahaleyi ve gürültüyü azaltarak çalışır., bağlı ekipmanların temiz ve tutarlı bir güç sinyali almasını sağlar. Bu, elektronik cihazların performansını ve güvenilirliğini artırmaya yardımcı olur ve güç artışlarından kaynaklanan hasarı önler.,Güç filtreleri genellikle ses ve video sistemlerinde, bilgisayar ekipmanlarında,sabit ve yüksek kaliteli bir güç kaynağı sağlamak için diğer hassas elektronikler.
