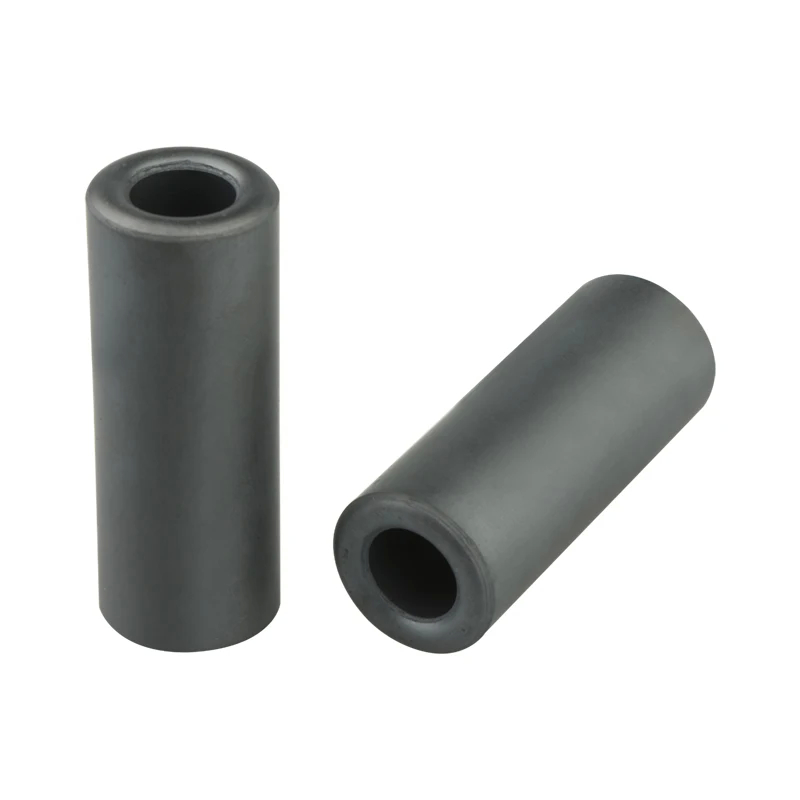

V180322H Eddy Akım Transformatörü İzolasyon için EMI Ferrit Çekirdek

Marka Adı:	VIIP
Model Numarası:	V180322H
Adedi:	100 adet.
fiyat:	Pazarlık edilebilir
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Rohs Reach

Malzeme:

Ürün Adı:

ferrit malzemeler

Uygulama:

transformatörler için

Model:

V180322H

Yetenek temini:

5k Bir hafta boyunca

Vurgulamak:

Transformör EMI Ferrit çekirdeği

V180322H EMI Ferrit çekirdeği

Eddy Transformör EMI Ferrit Çekirdekleri İzole

Ürün Tanımı

EMI Ferrit Çekirdek Transformörü Ferrit Çekirdek Ferrit Toroid Çekirdek

Hızlı ayrıntı:

1.Model:Transformör ferrit çekirdeği / izoleatör ferrit halka
2Bölüm numarası: V180322H
3.Bölüm:OD=17.42mm ID=9.53mm H=28.58mm
MOQ: 100 adet

Boyut (mm)

V180322H Eddy Akım Transformatörü İzolasyon için EMI Ferrit Çekirdek 0

A	17.42 ± 0.5mm
B	28.58 土 0.75 mm
C	9.53 ± 0.3 mm

Açıklama:

Bu bir ferrit halka, mıknatıs değil.

Döngü akımını izole etme, düşük geçirgenlik ve kısıtlayıcı müdahale özelliklerine sahiptir.

Elektriksel özellikler

项目 TEST İTEM +	Elektrik performansı Elektrik özellikleri						尺寸 ((Unit: mm) Boyut (birim:皿)
	Q	L	Zl	Z2	Z3	Z4	A	B	c	D	E	F
			144REF	214	410REF		17. 42	28.58	9, 53
			- Hayır.	- Hayır.	- Hayır.		0. 5	0. 75	0.3
			- Hayır.		- Hayır.		0. 5	0. 75	0.3
1			138. 6	218. 2	441. 2		17. 30	28.30	9. 35
2			140. 2	228.4	440.4		17. 40	28.40	9. 37
3			140. 0	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223. 0	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17. 35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9. 38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17.27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
x			139. 52	221. 67	439.87		17. 30	28.30	9.40
Y I N			Y	Y	Y		Y	Y	Y

Özellikler:

V180322H Eddy Akım Transformatörü İzolasyon için EMI Ferrit Çekirdek 1

Uygulamalar:

Güç transformatörlerinde, akım dönüştürücülerinde, enstrüman transformatörlerinde, indüktörlerde, boğazlarda, balastlarda, voltaj stabilizatörlerinde ve düzenleyicilerinde, kaynak transformatörlerinde, geniş bantlı transformatörlerde yaygın olarak kullanılır.filtreler, vb.

V180322H Eddy Akım Transformatörü İzolasyon için EMI Ferrit Çekirdek 2

Ferrit çekirdeği üzerindeki klip nasıl seçilir

EMI bastırma için bir klip-on ferrit çekirdeği seçerken, çekirdeğin belirli uygulama için etkili olmasını sağlamak için dikkate alınması gereken birkaç faktör vardır.

Kablo çapı: Kurulacağı kablo veya telin çapına uygun bir ferrit çekirdeği seçin. Ferrit çekirdekleri çeşitli boyutlarda ve iç çaplarda gelir,Bu yüzden çok gevşek veya çok sıkı olmadan kabloya güvenli bir şekilde bağlanabilecek bir çekirdek seçmek önemlidir.

Frekans aralığı: bastırılması gereken elektromanyetik müdahalelerin frekans aralığını belirler.Farklı ferrit malzemeleri ve çekirdek tasarımları belirli frekans aralıkları için optimize edilmiştirEMI'nin hafifletilmesi gereken frekans aralığına uygun bir ferrit çekirdeği seçin.

Malzeme ve Impedans: Ferrit çekirdekleri farklı malzemelerde ve farklı impedans özellikleriyle mevcuttur.Ferrit çekirdeğinin malzemesi ve impedansı, EMI türüne ve kablo veya devrenin impedansına göre seçilmelidir.Yüksek impedanslı ferrit çekirdekleri yüksek frekanslı EMI'yi bastırmada daha etkilidir.
