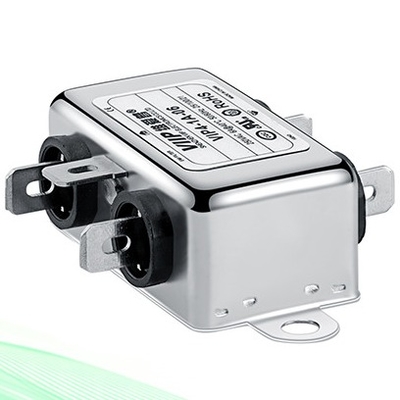

Otomatik Optik Denetim için Yüksek Performanslı Tek Fazlı AC RFI Hat Filtreleri

Marka Adı:	VIIP WeiAiPu
Model Numarası:	VIP4-1A-10
Adedi:	1 adet
fiyat:	Pazarlık edilebilir
Paketleme Ayrıntıları:	333318
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE TUV UL CQC

Anma akımı:

İsimlendirilmiş voltaj:

110/250VAC

Uygulama:

elektronik ürünler

Aktarım işlevi:

Düşük geçiş

Filtre Montaj Stili:

flanşlı

Giriş impedansı:

500VDC/100MOHM DAK

Frekans aralığı:

150 kHz ila 30 MHz

Depolama sıcaklığı:

-40°C~+85°C

Ürün:

EMI FİLTRE

Çalışma frekansı:

50/60hz

Nominal merkez frekansı:

50/60Hz,10KHZ~30MHZ,50/60Hz(MHz)

Boyutları:

modele göre değişir

Liman:

Shenzhen

Sonlandırma Stili:

Lehim Pinleri

Anma akımı:

Farklı

Ağırlık:

290g-1000g

Yalıtım direnci:

≥100MΩ

Rohs uyumlu:

- Evet.

≤95% bağıl nem

Yetenek temini:

10-15 gün içinde 2000 adet

Vurgulamak:

Tek fazlı AC hattı filtreleri

Otomatik Optik Denetim hattı filtreleri

Yüksek Performanslı Hat Filtreleri

Ürün Tanımı

Otomatik optik inceleme için yüksek performanslı tek fazlı RFI AC hattı filtreleri

Hızlı ayrıntı:

Giriş impedansı	50Ω
Model Numarası	VIP4-1A-10
İsimlendirilmiş voltaj	110V/250V
Türü	AC EMI Filtresi
Transfer Fonksiyonu	Düşük geçiş
İsimsel Merkez Frekansı	150KHZ~30MHZ
Sertifikalı	ISO9001 CE ROHS cUL TUV
MOQ	1 PCS
Paket Türü	Yüzeyde sabitlenmiş

Genel amaçlı tek fazlı AC elektrik hattı filtreleri,eklemesi kolay,küçük elektronik ekipmanlar ve ölçüm cihazları için kullanılabilir

Genel amaçlı, ortak mod ve farklı mod uygulamaları için tasarlanmış

Pulslu, aralıklı veya sürekli RFI'ye karşı koruma

Pulslu, aralıklı veya sürekli RFI'den korunmak için daha yüksek çizgi-sınıf zayıflaması

FASTON, Stud, Wire Lead mevcuttur

Özellikler:

Bölüm No.	Rütbeli akım [A]	250VAC/50Hz @ 20C Sızıntı Akımı [mA]	Fiziksel Boyutlar	Elektrikli Şemalar	Terminaller			Ağırlık [g]
Bölüm No.	Rütbeli akım [A]	250VAC/50Hz @ 20C Sızıntı Akımı [mA]	Fiziksel Boyutlar	Elektrikli Şemalar	viski	terminal bloğu	Kablolar	Ağırlık [g]
VIP4-1A-01	1A	<0,5mA	Şekil 1	Şekil 1	- Evet.	- Evet.	0	65
VIP4-1A-03	3A	<0,5mA	Şekil 1	Şekil 1	- Evet.	- Evet.	0	65
VIP4-1A-06	6A	<0,5mA	Şekil 1	Şekil 1	- Evet.	- Evet.	0	65
VIP4-1A-10	10A	<0,5mA	Şekil 2	Şekil 1	- Evet.	0	- Evet.	75
VIP4-1B-06	6A	<1.0mA	Şekil 3/Şekil 4	Şekil 2	M4	0	- Evet.	140
VIP4-1B-10	10A	<1.0mA	Şekil 3/Şekil 4	Şekil 2	M4	0	- Evet.	170
VIP4-1B-20	20A	<1.0mA	Şekil 3/Şekil 4	Şekil 2	M4	0	- Evet.	170
VIP4-1B-30	30A	<1.0mA	Şekil 5	Şekil 2	M6	- Evet.	- Evet.	320
VIP4-1B-50	50A	<2.0mA	Şekil 5	Şekil 2	M6	- Evet.	- Evet.	600
VIP4-1B-100	100A	<2.0mA	Şekil 5	Şekil 2	M8	- Evet.	- Evet.	1380
VIP4-1B-150	150A	<2.0mA	Şekil 5	Şekil 2	M10	- Evet.	- Evet.	1900
VIP4-1B-200	200A	<2.0mA	Şekil 5	Şekil 2	M10	- Evet.	- Evet.	1900

Elektrik şeması:

Otomatik Optik Denetim için Yüksek Performanslı Tek Fazlı AC RFI Hat Filtreleri 0

Mekanik Boyut (birim: mm)

Otomatik Optik Denetim için Yüksek Performanslı Tek Fazlı AC RFI Hat Filtreleri 1

Tek fazlı güç filtreleri, elektromanyetik müdahaleyi (EMI) bastırmak ve 110V/120V veya 220V/230V AC sistemlerinde (50/60Hz) güç kalitesini artırmak için tasarlanmıştır.

Beyaz mallar (Ev aletleri)
- Buzdolapları, klimaları, çamaşır makinelerini, mikrodalga fırınlarını.
Akıllı Ev ve IoT Aygıtları
- Ev otomasyonu sistemleri, akıllı aydınlatma, güvenlik sistemleri, sesli asistanlar.
Akıllı Terminaller ve Tüketici Elektronikleri
- POS makineleri, kiosklar, tabletler, oyun konsolları, dizüstü bilgisayarlar.
Güç kaynağı sistemleri
- AC/DC adaptörleri, anahtarlama güç kaynakları, UPS (kesintisiz güç kaynakları).
Güç ve Enerji Ekipmanı
- Güneş invertörleri, enerji depolama sistemleri, EV şarj istasyonları.
Elektrikli ve Elektronik Ekipmanlar
- Endüstriyel kontrol sistemleri (PLC'ler, servo sürücüler), CNC makineleri, laboratuvar aletleri.
Tıbbi Cihazlar
- Teşhis görüntüleme (MRI, CT), hasta monitörleri, taşınabilir tıbbi ekipman.
Datacom ve Telekom Ekipmanı
- Sunucular, yönlendiriciler, 5G baz istasyonları, veri merkezi güç dağıtımı.

Otomatik Optik Denetim için Yüksek Performanslı Tek Fazlı AC RFI Hat Filtreleri 2
